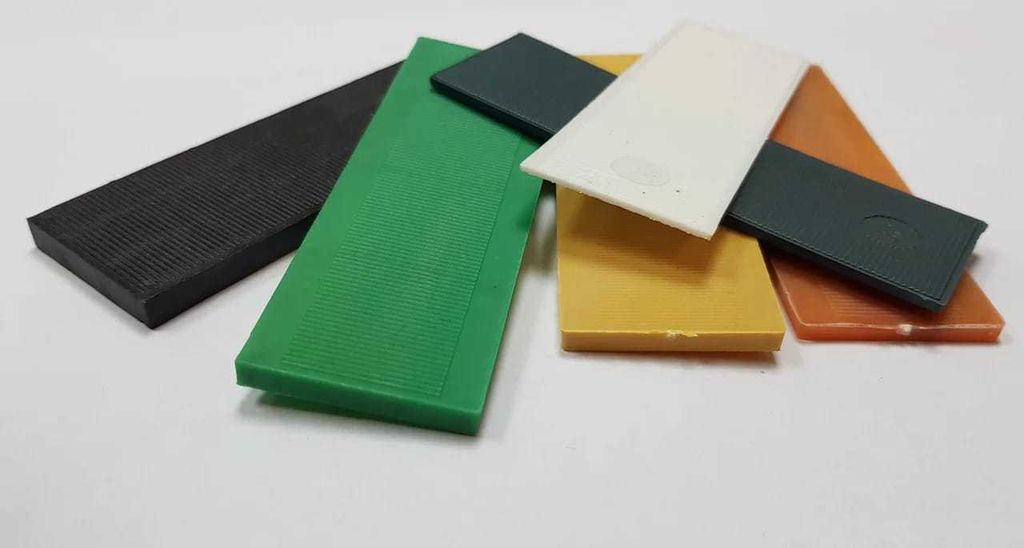

Пластина рихтовочная

Рихтовочные пластины используют для обеспечения оптимальных условий переноса веса стеклопакета на конструкцию изделия.

Длина подкладок может быть от 80 до 100 мм, с толщиной от 1 мм до 10 мм.

Технические характеристики

• Рекомендуемое значение твердости опорных подкладок: 75-90 ед. по Шору А
• Изготовлены из жестких атмосферостойких полимерных материалов
• Ширина: 5 мм

Рекомендации по установке подкладок:

• Способы установки и (или) конструкции подкладок должны исключать возможность их смещения во время транспортировки и эксплуатации изделий
• Конструкция подкладок не должна препятствовать циркуляции воздуха над внутренней поверхностью фальца остекления
• При совпадении места установки подкладки с головкой крепежного шурупа не допускается перекос подкладки
• На любой стороне стеклопакета рекомендуется устанавливать не более двух опорных подкладок
• Расстояние от подкладок до углов стеклопакетов должно быть, как правило, 50-80 мм. При ширине стеклопакета более 1,5 м рекомендуется увеличивать это расстояние до 150 мм.

Правила установки рихтовочных пластин:

• Фальцевые вкладыши служат для равномерного распределения нагрузки стеклопакета на окно. Устанавливаются по периметру конструкции под стеклопакет. На них устанавливают рихтовочные пластины, которые выполняют роль подставок и распорок для стеклопакета.
• Рихтовочные пластины необходимо располагать под углом к вкладышу, так, чтобы один уголок пластины заходил под резинку, а противоположный - накрывал паз для штапика, так как ширина рихтовочных пластин не всегда соответствует ширине профиля.
• В зависимости от вида открывания оконных блоков, схема расположения опорных и дистанционных подкладок при монтаже стеклопакетов может меняться.
• В балконных дверных блоках и в изделиях с усиленными запирающими приборами рекомендуется установка дополнительных подкладок в местах запирания.
