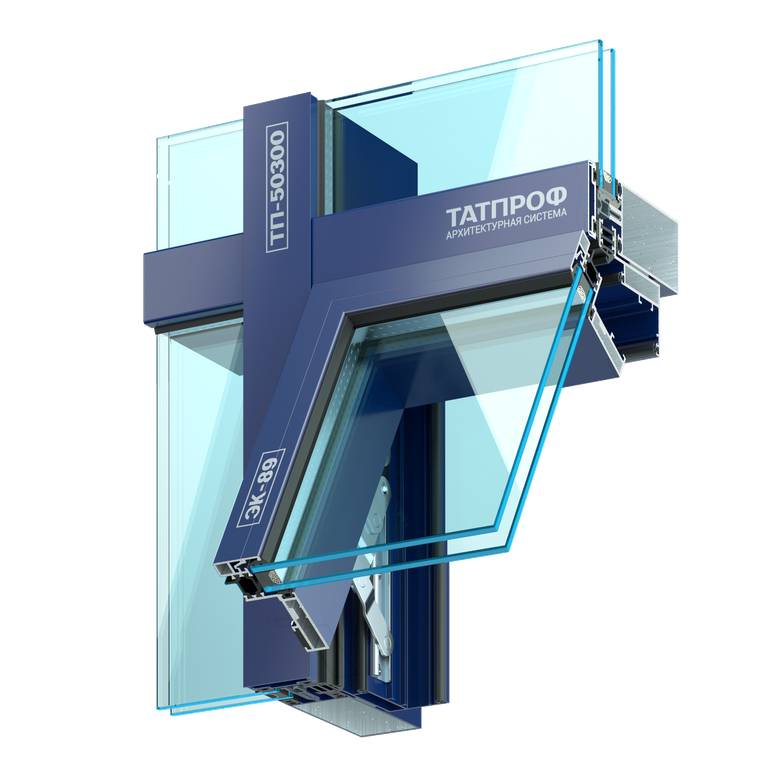

   Основное назначение серии ЭК-89 встраивание в стеклопрозрачные фасады зданий с разными типами исполнения интегрированных створок.

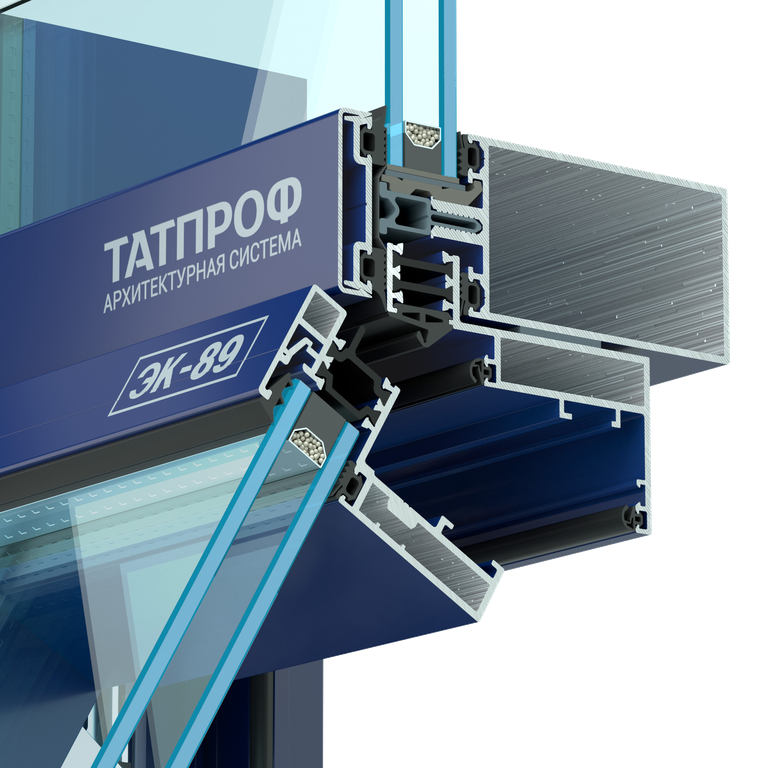

   Профили комбинированные прессованные из алюминиевого сплава 6060 по ГОСТ 22233-2001, с термомостами из стеклонаполненного полиамида, геометрические размеры соответствуют ГОСТ 22233-2018.

Конструктивная толщина профилей:


  • рама-71 мм, створка 70 мм при заполнении 6 мм
  • рама-89 мм, створка-88 мм при заполнении 24 мм
  • рама 97 мм, створка 96,5 мм при заполнении 32 мм


  КАТАЛОГ ЭК-89


   Основное назначение серии ЭК-89 встраивание в стеклопрозрачные фасады зданий с разными типами исполнения интегрированных створок.

   Профили комбинированные прессованные из алюминиевого сплава 6060 по ГОСТ 22233-2001, с термомостами из стеклонаполненного полиамида, геометрические размеры соответствуют ГОСТ 22233-2018.

Конструктивная толщина профилей:


  • рама-71 мм, створка 70 мм при заполнении 6 мм
  • рама-89 мм, створка-88 мм при заполнении 24 мм
  • рама 97 мм, створка 96,5 мм при заполнении 32 мм


  КАТАЛОГ ЭК-89
Описание
Описание

   В качестве светопрозрачного заполнения применяются:


  • стекло 6 мм по ГОСТ 111-2001,
  • СПО 28 мм, СПД 32 мм, с обязательной установкой опорных подкладок.

   Непосредственное соприкосновение стекла с алюминиевыми деталями не допускается.


          Для уплотнения и герметизации применяются уплотнители из эластомерных материалов, соответствующие ГОСТ 30778-2001 (светоозономорозостойкие). Стальные элементы для крепления алюминиевых конструкций, соприкасающиеся с алюминиевыми деталями, должны иметь защитное покрытие согласно СНиП 2.03.11

          В конструкциях системы «ТАТПРОФ» используются винты самонарезающие стальные с защитным покрытием (ВС 4,2×19 DIN 7981 и др.) или выполненные из нержавеющей стали.
